OSAKA TAIYU油桶叉车,托盘回转支承及升降台

日本OSAKA TAIYU CO LTD成立于1955年,专业的物流输送设备制造商,其主要产品有油桶叉车,托盘旋转支撑及升降台车等产品。

日本OSAKA TAIYU CO LTD成立于1955年,专业的物流输送设备制造商,其主要产品有油桶叉车,

托盘旋转支撑及升降台车等产品。

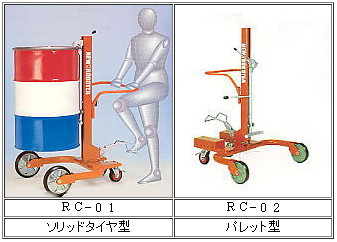

型 式 RC−01 RC−02
300 300
荷 重 kg
前輪内幅 mm 649 837
全 幅 mm 851 1023
全 長 mm 1040 908
全 高 mm 1320 1370
チャック高さ mm 830〜1200
ドラム缶 ストローク mm 290
足踏み1回リフト量  mm 21
足踏み操作力 kg 26
前 輪 250ジェン2ケ 200ウレタン2ケ
後 輪 130ジェン 2ケ
自 重 kg 50 108

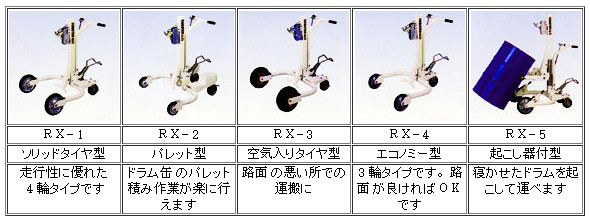

型 式 RX−1 RX−2 RX−3 RX−4 RX−5
荷 重 kg 300
前輪内幅 mm 650 800 650 655 630
全 幅 mm 850 996 950 845 870
全 長 mm 1090 940 1110 1065 1090
全 高 mm 1040 1080 1040 1050 1040
チャック高さ mm 830〜1340 840〜1350 830〜1340
ドラム缶 ストローク mm 430
足踏み1回リフト量  mm 17
足踏み操作力 kg 25
前 輪 250ゴム2ケ 150ゴム2ケ 290空気入り
2ケ
200ゴム2ケ 250ゴム2ケ
後 輪 150ゴム 2ケ 150ゴム 1ケ 150ゴム 2ケ
自 重 kg 64 108 69 59 85

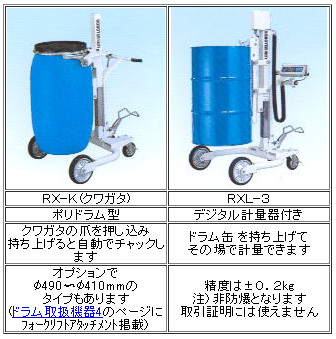

型 式
RX−K
RXL−3
荷 重 kg
300
前輪内幅 mm
650
全 幅 mm
890
850
全 長 mm
1090
1140
全 高 mm
1040
1220
チャック高さ mm
710
830
ドラム缶 ストローク mm
容器による
430
足踏み1回リフト量  mm
17
足踏み操作力 kg
25
前 輪
250ゴム2ケ
後 輪
150ゴム 2ケ
自 重 kg
83
84
ドラム缶 のツバ高さ mm
7mm以上
チャック部直径 mm
470〜570mm
秤 量  kg
300
最小目盛 kg
0.2



サイズ 外径
mm
内径
mm
高さ
mm
自重
kg
耐荷重 kg
エコノミー
PTE
ピンク
軽荷重用
PTL
オレンジ
中荷重用
PTM
イエロー
重荷重用
PTH
ホワイト
耐水・冷凍用
ステンレス PTS
自重 耐荷重
60 600 520 55 10.6    700 1000    11.8 500
80 800 720 55 14.0 500 800 1300    15.3 600
100 1000 920 55 17.8 700 1000 1600 2700 19.4 800
120 1200 1120 55 21.5 900 1200 2000 2800 23.4 1000
135 1350 1250 65 37.6    1600 2400 3000
160 1600 1500 65 44.0    2000    3400

型式 外径 mm 内径 mm 高さ mm 自重 kg 耐荷重 kg
MR−30  310 天板 21 2.7 300
MR−45  450 359 21 3.2 500
MR−45P 450 天板 21 4.8 500

型式 外径
DOmm
センター径
DC mm
内径
DI mm
高さ
H mm
耐荷重kg 自重
kg
スラスト ラジアル
SB−60 668 600 570 48
+2〜0
1500 1800 15
SB−80 868 800 770 2000 2400 19
SB−100 1068 1000 970 2500 3000 23
SB−120 1268 1200 1170 3000 3600 27
SB−140 1468 1400 1370 3500 4100 31
SB−160 1668 1600 1570 4000 4500 35


型      式 MD−30 MD−45L MD−45H MD−60 MD−80 MD-100L MD-100H MD-120 MD-135 MD-160
テーブル直径(mm) 309 450 450 600 800 1000 1000 1200 1350 1600
テーブル高さ(mm) 82 74 160 180 180 180 222 222 222 222
耐 荷 重 kg 25 25 100 500 600 800 1500 1500 1500 1500
最高回転数
(rpm)
50Hz 0.8 1.1 6.0 7.6 5.7 4.5 8.0 6.3 5.2 4.4
60Hz 1.0 1.4 7.3 8.7 6.5 5.2 9.6 7.6 6.2 5.3
モ ー タ ー シンクロナスモーター 4P 40W 屋内型 4P 90W 屋内型 4P 0.4kw 屋内型
ス イ ッ チ 手動スイッチ 足踏スイッチ
電      源 100V  200V 50Hz/60Hz

型 式  MD−W8 MD−W10 MD−W15
最大荷物サイズ mm W1200×L1200×H1800
最大荷重 kg 800 1000 1500
ターンテーブルサイズ mm 1200×H216 1200×H216 1200×H200
自 重 kg 190 197
最大回転数 rpm 5.2 11 7.6
モーター 90W 0.4Kw 0.4Kw
電源 3相 200V (インバーター駆動)
適用フィルム 幅500mmX300m巻 /紙管内径3インチ
機械寸法  mm W1200×L1960×H2010
